落煤管耐磨鋼板卷制技術要求
2018-11-17 16:07:19 點擊：
落煤管耐磨鋼板卷制技術要求

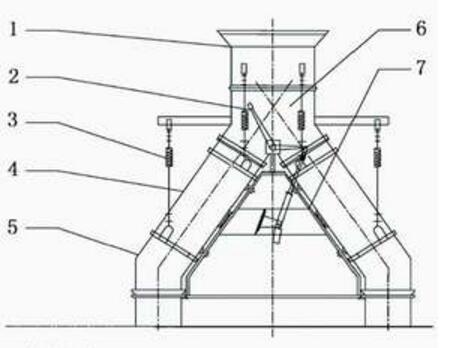

圖（1）落煤管圖紙
圖（1）落煤管圖紙
1、設備所屬:東海電廠二期風扇磨煤機落煤管
2、耐磨鋼板材質: KN60耐磨復合鋼板
3、原平板規格: 2200mm*20mm* 5000mm4、原平板數量6件
5、落煤管規格: φ 1500mm
6、原平板的長度5000mm=1500mm nπ +290mm (卷制工藝壓頭)

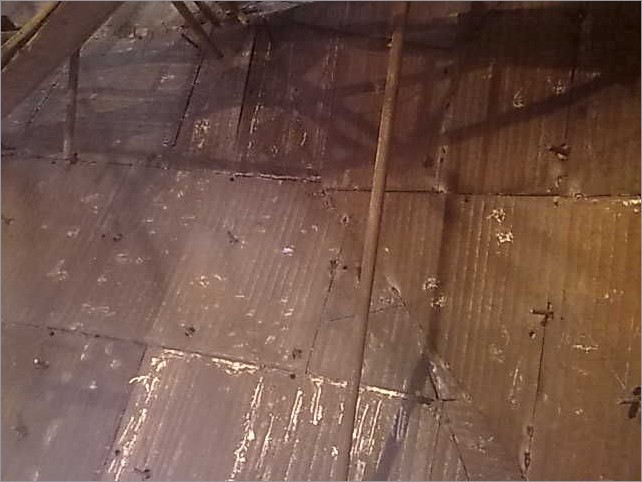

圖（2）落煤管采用KN60耐磨復合鋼板制作
圖（2）落煤管采用KN60耐磨復合鋼板制作
7、原平板寬度2200mm卷制后為落煤管的高度，因卷板機導向滾筒寬度的限制與卷板機液壓系統壓力 的限制，允許將高度分割，不影響使用。
8、為了保證運輸?shù)陌踩涿汗芫碇坪笤试S沿高線分割，但分割后落煤管的弧度必須保證中1500mm。
